Conas an croí ferrite ceart a roghnú le haghaidh claochladáin cumhachta

1. Tosaigh leis na Bunús: Cad Atá Ag Teastáil Agat?

Sula bhféachann tú ar chroíleacáin, freagair na trí cheist seo:

• Minicíocht aistrithe– An 50 kHz, 100 kHz, 500 kHz é?
• Cumhacht aschuir– 10 W, 100 W, 1 kW?
• Teocht oibriúcháin– An rithfidh sé ag 40 céim , 85 céim , nó 125 céim chomhthimpeallach?
• Ceanglas leithlisithe– An dteastaíonn insliú threisithe (m.sh., leighis, príomhlíonra)?

Treoróidh na freagraí seo gach rogha ina dhiaidh sin.

---

2. Roghnaigh an Teaghlach Ábhar

I gcás 99% de sholáthairtí cumhachta lasc-mhóid (SMPS) idir20 kHz agus 500 kHz, MnZn ferriteIs é an rogha ceart. Cuireann sé caillteanas íseal, saturation ard, agus costas maith.

Ná húsáid NiZn ferrite for power transformers-it's meant for high‑frequency chokes (>1 MHz) nó scagairí EMI.

Laistigh de MnZn, tá gráid éagsúla agat:

Má oibríonn tú ag…	Úsáid ábhar mar…	Cén fáth
60–150 kHz, cuspóir ginearálta	PC44, N87, 3C90	Cothromaíocht mhaith idir caillteanais agus costas
150–500 kHz, dlús ard	PC95, N97, 3C95	Caillteanas níos ísle ag minicíocht ard
Feithicleach (‑40 céim go +140 céim )	3C95, PC95	Cobhsaí os cionn teocht leathan

Riail an ordóg: Meaitseáil "teocht íosta caillteanais" an ábhair le teocht an láthair the a bhfuiltear ag súil leis ag do chlaochladán (thart ar 100 céim de ghnáth).

---

3. Pioc an Croí-Cruth

Cinneann an cruth cé chomh maith agus is féidir leat é a ghaothú, cé mhéad a sceitheann sé, agus conas a fhuaraíonn sé.

Cruth	Is fearr le…	Cén fáth
EE/EI/ETD	Soláthairtí cumhachta AC-DC ginearálta (50–500 W)	Éasca le gaoth, limistéar maith fuinneoige, ar fáil go forleathan
RM / PQ	dearaí íogaire IEA (leighis, teileachumarsáid)	Cruth faoi iamh=níos lú torann gathach
EFD/EP	Próifíl íseal, gléasta ar an dromchla (tiománaithe LED, ríomhairí glúine)	Dearadh árasán, SMD comhoiriúnach

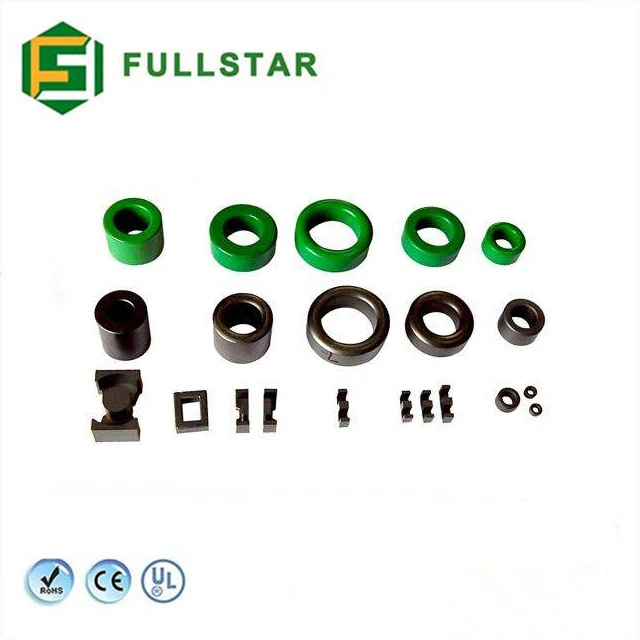

Toroid	Sceitheadh ​​íosta, claochladáin reatha	Sceitheadh ​​​​is ísle, ach níos deacra a uathoibriú

Ná ró-smaoineamh air: I gcás fhormhór na dtiontairí aisfhillte 50–200 W nó tiontairí ar aghaidh, anCroílár ETD nó EEbreá breá. Athraigh go RM nó PQ ach amháin má theipeann ort tástáil EMI.

---

4. Socraigh an Croímhéid (Gan Foirmlí Scary)

Tá an croímhéid á thiomáint ag dhá rud:

• Cé mhéad cumhachta is gá duit a aistriú
• Cé chomh te is féidir leat é a fháil

Modh mear-mheastacháin (a úsáideann go leor innealtóirí a bhfuil taithí acu):

1.Tosaigh le tagairt aitheanta– Féach ar na dearaí atá ann cheana féin. Má úsáideann luchtaire gutháin 60 W EE25, is dócha go mbeidh EE28 nó ETD29 de dhíth ar sholáthar 100 W.

2.Use an Táirge Limistéir (Aₚ) aicearra– Is minic a sholáthraíonn monaróirí tábla "láimhseáil cumhachta" do gach croíláir. Tá an tábla seo bunaithe arAₑ × Aₙ(croílimistéar × limistéar fuinneoige).

Le haghaidh flyback: cumhacht (W) ≈ 0.01 × Aₚ (mm⁴) (an-garbh, ach oibríonn sé le haghaidh seiceáil sláintíochta)

3.Refine le dlús flosc– Ná rith MnZn ferrite thuas0.32 T ag 100 céim. Níos airde ná sin baol sáithiúcháin le linn neamhbhuan.

Riail shimplí: Roghnaigh croí atá cosúil go fisiciúil leis an méid a úsáideann daoine eile do do leibhéal cumhachta, ansin fíoraigh trí chasadh a ríomh agus líonadh fuinneoige a sheiceáil.

---

5. Casadh agus Bearna a Ríomh

Nuair a bheidh croí iarrthóra agat:

Casadh bunscoile
Nₚ = (L × Iₚₑₐₖ) / (Bₘₐₓ × Aₑ)

• L=ionduchtú príomhúil (H)
• Iₚₑₐₖ=buaicsruth (A)
• Bₘₐₓ=0.30–0.32 T (deireadh)
• Aₑ=trasghearradh éifeachtach (m², ón mbileog)

Fad bearna
Tá bearna aeir ag teastáil ón gcuid is mó de na claochladáin chumhachta chun fuinneamh a stóráil agus saturation a chosc.

• An chéad mheastachán: l_g ≈ (μ₀ × Nₚ² × Aₑ) / L
• Níos fearr: úsáid a bhaint as croíleacáin réamhbhearnacha (táirgeann monaróirí luachanna caighdeánacha A_L). Seachnaíonn sé seo saincheisteanna flosc meilte agus imeallacha.

Floscadh imeallach– Má dhéanann tú bearna duit féin, éiríonn an bearna éifeachtach níos mó ná an chos láir. Méadaigh achar na bearna faoi ~10–20% i do ríomh, nó bí ag súil go mbeidh an ionduchtú níos ísle ná mar a ríomhadh.

---

6. Seiceáil Ardú Teocht

Teipeann go luath ar chlaochladán a ritheann ró-the.

Caillteanas iomlán= croíchaillteanas + caillteanas copair

• Tagann croíchaillteanas ó chuair na mbileog sonraí (W/cm³ ar do mhinicíocht agus ar do shruth)
• Caillteanas copair=I²R (tábhacht le héifeacht an chraicinn os cionn ~100 kHz)
• Ardú teochta ≈ (caillteanas iomlán i mW) / (friotaíocht teirmeach i gcéim / W)

Friotaíocht theirmeachis annamh a thugtar, ach riail ordóg:

• Croíláir bheaga (EE16) ~ 40–50 céim /W
• Croílár meánach (EE25) ~ 20–30 céim /W
• Croíláir mhóra (ETD49) ~ 10–15 céim /W

Má tá ΔT > 40 céim , beidh croí níos mó ag teastáil uait, sruth aeir níos fearr, nó flosc níos ísle.

---

7. Fíoraigh an Stuif Éasca

• An luíonn sé ar do PCB?Airde, lorg, faid creepage.
• An bhfuil an bobbin caighdeánach?Seachain eiteáin saincheaptha más féidir.
• An bhfuil an bunleagan bearna ar fáil as an tseilf?Sábhálann sé am agus costas.
• An gcomhlíonann sé caighdeáin sábháilteachta?Seiceáil IEC 61558 nó 60601 más infheidhme.

---

8. Botúin Choitianta le Seachaint

botún	Iarmhairt
Ag baint úsáide as ferrite NiZn i gclaochladán cumhachta	Caillteanas ard, saturation íseal, overheats
Rith Bₘₐₓ ag teorainn na mbileog sonraí (0.39 T)	Sáithiú le linn céim an ualaigh, FETanna séidte
Neamhaird a thabhairt ar fhlosc imlíne i gcroíthe bearnaí	Ionduchtú 20% níos ísle ná an sprioc
Roghnú croí ró-bheag chun costas a shábháil	Runaway teirmeach, saol gearr
Dearmad a derate ag comhthimpeallach ard	Teipeanna páirce sa samhradh

---

Achoimre: Sreabhadh Cinnidh 5 Chéim

Minicíocht & cumhacht→ MnZn ferrite, grád comhoiriúnaithe leis an teocht

Iarratas→ EE/ETD le haghaidh ginearálta, RM/PQ le haghaidh IEA íseal

Leibhéal cumhachta→ roghnaigh méid trí thagairt nó tábla Aₚ

Casadh & bearna→ ríomh Nₚ, úsáid réamhbhearnach más féidir

Seiceáil teirmeach→ má tá sé róthe, téigh méid amháin níos mó

Sin é. Níl draíocht ag baint le roghnú croí-fhearrite-is comhbhabhtáil loighciúil é idir caillteanas, méid agus costas. Lean an próiseas seo, agus gheobhaidh tú claochladán oibre ar an gcéad phas.
