Ag Caint Maidir le Foirceannán Ard-Minicíocht a Thoirmeasc

1: Bain úsáid as an dearadh tiománaí claochladán tiomnaithe PIXls Designer agus PI TRANSFORMER Designer, cuirfidh sé roinnt paraiméadair isteach mar na paraiméadair riachtanacha, amhail raon voltais ionchuir, ceanglais voltais aschuir, méid voltas claonta, cumhacht measta claochladán, fachtóir cumhachta, ualach rátáil, ciseal coil bunscoile, líon na n-casadh sa choil tánaisteach. Tabharfaidh na bogearraí PI paraiméadar claochladán réasúnta de réir ionchur na paraiméadair ag an úsáideoir. Ansin, is féidir leis an dearthóir an claochladán a ghaoth de réir na bparaiméadar a thugtar. Tabharfaidh na bogearraí na paraiméadair seo a leanas: Coil bunscoile, líon na sraitheanna den choil aiseolais, an coil tánaisteach, líon na n-casadh, méid na sreinge, an treo foirceannadh, méid an bhearna aeir, líon na sraitheanna an téip idir an choil, cineál an chnámharlaigh, cineál an chroí maighnéadach, na ceanglais don phéinteáil thumtha, agus an gcineál céanna.

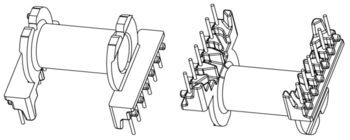

2: Leis na paraiméadair seo, is féidir leat an claochladán a ghaothrú. Sula ndéanfaidh tú an claochladán a fhoirceannadh, scríobh uimhir chuig bun an chnámharlaigh. Mar shampla, ní mór dúinn claochladán gaoithe le voltas ionchuir + 24V, aschur 1 is + 9V, agus aschur 2 Is + 15V é, agus is é 1.5W cumhacht na críochfoirt aschuir 2. Ansin, is é modh foirceannadh an claochladáin seo a leanas:

Modh foirceannadh an choiléil phríomha: ag tosú ón bioráin 2, ag baint úsáide as an sreang cruanta le trastomhas sreinge de 0.19 mm chun imréitigh an fhráma le haghaidh 53 casadh, meastar go bhfuil dhá shraith ann agus gur chóir go mbeadh an foirceannadh chomh cothrom mar is féidir. Ag deireadh bioráin 1, cuir an dá shraith le téip inslithe.

Modh foirceannadh an choir claonta: ag tosú ón gceannas 5, bain úsáid as an sreang alameled le trastomhas sreang de 0.13 mm chun imréitigh an fhráma 27 go dtí deireadh an bioráin 4. Tar éis foirceannadh, imigh dhá shraith le téip inslithe agus cuir isteach é le sraith de théip inslithe. Tá cornaí nochta ag gach bioráin ach na bioráin.

Modh foirceannadh coilíneacha deiridh 9V: fillte i gcúl 7-chos agus 6 troigh le téip inslithe, ag baint úsáide as sreang enameled le trastomhas 0.35 mm, ag tosú ó 7 troigh agus ag críochnú le 20 go 6 troigh, ceangailte i dhá shraith le téip inslithe. Brúigh na foirceannadh seachas an bioráin 6-bioráin 6 le téip inslithe.

Modh foirceanta 15V coil: fillte i 10 troigh agus 9 troigh le téip inslithe, ag baint úsáide as sreang enameled le trastomhas sreinge de 0.19 mm, ag tosú ó 10 troigh agus ag críochnú le 34 go 9 troigh, fillte le dhá shraith de théip inslithe, agus ansin luchtaithe le dhá mhaighnéadach go tapa cuirtear an croí le páipéar 0.3 mm tiubh (ie, bearna aer, thart ar 4 sraithe de thiús páipéir bhána) idir an dá choir. Tar éis a bheith ag luí, téann an croí agus an chnámharlach le téip. (Tagraíonn an téip inslithe go dtí insliú 4KV)

3: Aschur claochladáin tástála agus cumas ualaigh

Modh tástála: Suiteáil an claochladán créachta ar an mbord tástála a ndearnadh tástáil rathúil air aschur an chuaird agus an acmhainn ualaigh a bhrath. Má tá an t-aschur agus an acmhainn ualach gnáth, is féidir an cumas voltas a shásamh ar an gclaochladán a thástáil.

4: Seasann claochladán tástála cumas voltais.

Roinntear an tástáil voltas an claochladán i dtrí ghrúpa, is é sin an ceann príomhúil (1, 2 troigh), an deireadh 9V (6, 7 troigh), agus an deireadh 15V (9, 10 troigh). Cuir voltas AC 3KV ar dhá cheann de na foircinn ar feadh 20 soicind (is féidir gearrthóg ar gach ceann den ghearrthóg a ghearradh go hiomlán ar an dá chríoch). Má tá an t-aláraim tástálaí voltais, beidh an claochladán neamhcháilithe agus ní rachaidh sé thar an t-aláram.
